FMM-1(A) / FZM-1(A) / FDM-1(A) / FMM-101(A) - Módulo de Monitoramento

A NOTIFIER oferece uma linha abrangente de módulos de monitoramento projetados para integrar dispositivos convencionais a sistemas de alarme de incêndio inteligentes. Esses módulos garantem supervisão eficiente e comunicação precisa com os painéis de controle, atendendo às diversas necessidades de instalação.

• Endereçamento Individual: Cada módulo possui interruptores rotativos para configuração de endereço, facilitando a identificação no sistema.
• LED Indicativo: LED controlado pelo painel que pisca durante operação normal e permanece aceso em vermelho durante alarmes.
• Alimentação pelo Laço SLC: Todos os módulos são alimentados diretamente pelo circuito de linha de sinalização, eliminando a necessidade de fontes de alimentação adicionais.
• Compatibilidade: Projetados para integração com painéis de controle inteligentes da NOTIFIER, utilizando os protocolos FlashScan® ou CLIP.

Modelos Disponíveis

FMM-1 – Módulo de Monitoramento Padrão

Ideal para supervisão de dispositivos de entrada de contato seco, como acionadores manuais e interruptores de fluxo.

• Circuito Supervisionado: Estilo D (Classe A) ou Estilo B (Classe B)

• Tensão de Operação: 15 a 32 VDC

• Corrente Máxima: 5,0 mA (LED aceso)

• Resistência de Fim de Linha (EOL): 47 kΩ

• Dimensões: 11,43 cm (A) x 10,16 cm (L) x 1,27 cm (P)

• Montagem: Caixa elétrica de 4" x 4" com profundidade mínima de 5,4 cm

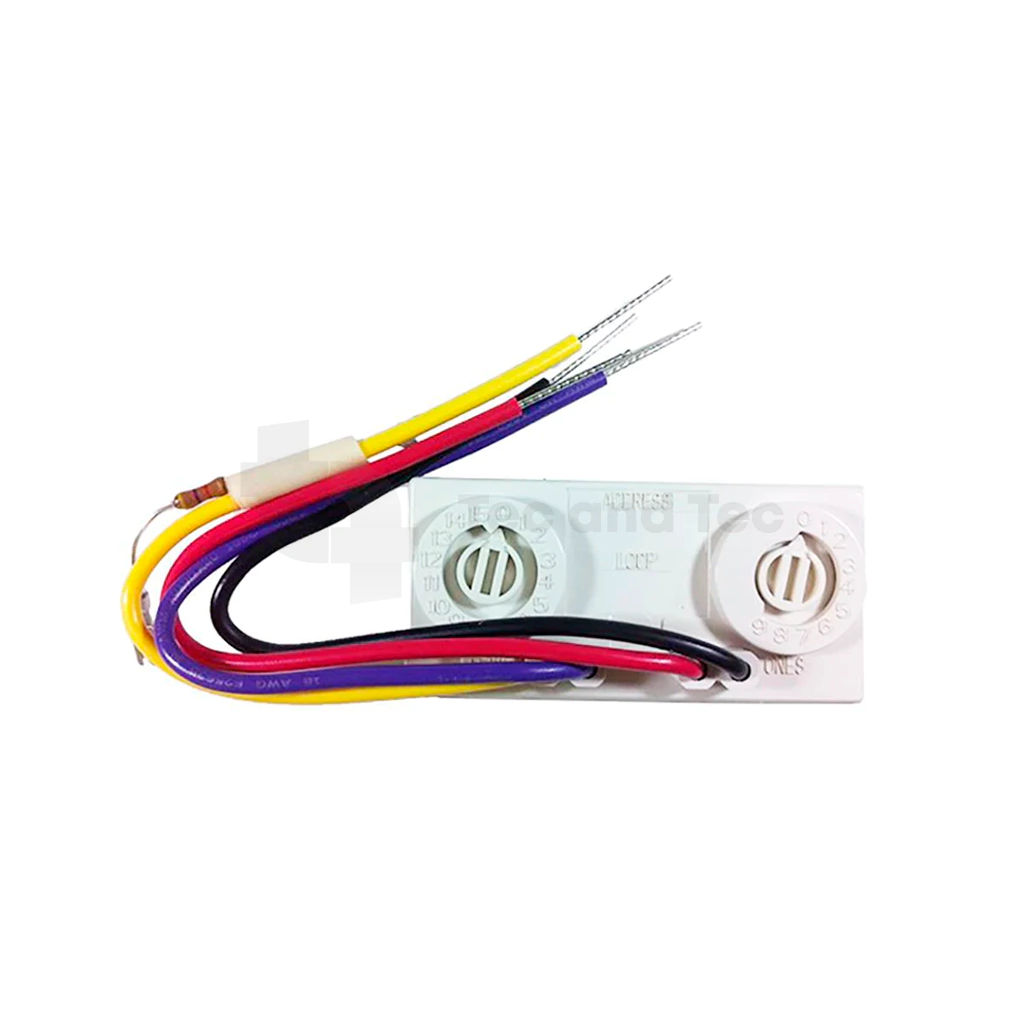

FMM-101 – Módulo de Monitoramento Miniatura

Projetado para aplicações com espaço limitado, permite instalação discreta atrás de dispositivos monitorados.

• Circuito Supervisionado: Estilo B (Classe B)

• Tensão de Operação: 15 a 32 VDC

• Corrente Média: 350 µA (pesquisa direta), 375 µA (pesquisa em grupo)

• Corrente Máxima: 600 µA (comunicação, IDC em curto)

• Resistência de Fim de Linha (EOL): 47 kΩ

• Dimensões: 3,3 cm (A) x 7,0 cm (L) x 1,3 cm (P)

• Montagem: Caixa de passagem única



FZM-1 – Módulo de Interface para Detectores de Fumaça de Dois Fios

Permite a integração de detectores de fumaça convencionais de dois fios a sistemas inteligentes.

• Circuito Supervisionado: Estilo D (Classe A) ou Estilo B (Classe B)

• Tensão de Operação: 15 a 32 VDC

• Corrente Máxima: 5,1 mA (LED aceso)

• Resistência de Fim de Linha (EOL): 3,9 kΩ

• Dimensões: 11,43 cm (A) x 10,16 cm (L) x 1,27 cm (P)

• Montagem: Caixa elétrica de 4" x 4" com profundidade mínima de 5,4 cm



FDM-1 – Módulo de Monitoramento Duplo

Oferece dois circuitos de entrada independentes, cada um com endereço próprio, ideal para aplicações que requerem monitoramento de múltiplos pontos.

• Circuitos Supervisionados: Dois circuitos Estilo B (Classe B) independentes

• Tensão de Operação: 15 a 32 VDC

• Corrente Máxima: 6,4 mA (LED aceso)

• Resistência de Fim de Linha (EOL): 47 kΩ

• Dimensões: 11,43 cm (A) x 10,16 cm (L) x 1,27 cm (P)

• Montagem: Caixa elétrica de 4" x 4" com profundidade mínima de 5,4 cm
